视觉雷达

轮廓尺寸测量仪

※ 功能

HD360系列轮廓尺寸测量仪是一款在线式、实时、非接触测量系统，用于持续监控复杂形状的关键表面轮廓尺寸，例如橡胶、陶瓷、塑料、木塑复合材料挤压型材、辊轧成型的金属表面轮廓以及异形线缆。

测量仪实时获得物体轮廓周围上千个数据点，并且将其与标准模板进行匹配，提取诸如宽度、厚度、间隙、半径以及角度等关键测量参数，将其与标准模板进行比较，持续监视关键尺寸，从而降低废品率，提高

※ 测量优势

·产品尺寸发生变化时，会立即发出报警，这样，操作员可及时更正工序，从而提高质量、成品率并降低废品与返工成本。

·提供即时测量，所以操作员可立即查看所有线性调节结果。

·与定期离线检查相比，提供 100% 全时段运行检查。

·侧边开口设计，更换产品快捷。

·蓝色高精度激光，非接触测量。

 ※ 实现原理

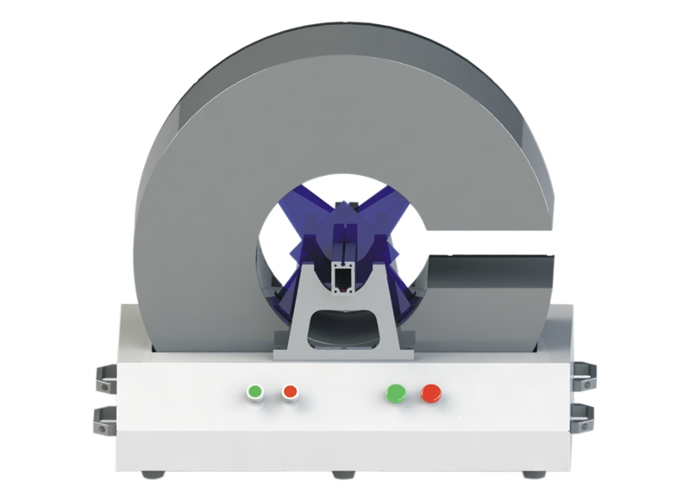

HD360系列轮廓尺寸测量仪，将四台传感器围着同一圆心，从四个不同角度进行安装。测量工件放到测量系统中心，由传感器发射的激光360度覆盖工件一周，每个传感器测量工件的一部分轮廓。

四个传感器将工件轮廓无死角测量，最终通过软件将几个测量图拼合起来，生成工件的截面轮廓。

 ※ 应用领域

橡胶、陶瓷、塑料、木塑复合材料挤压型材、金属辊轧、挤压成形、电线、电缆、线束、木材、密封条等.

 ※ 指标
